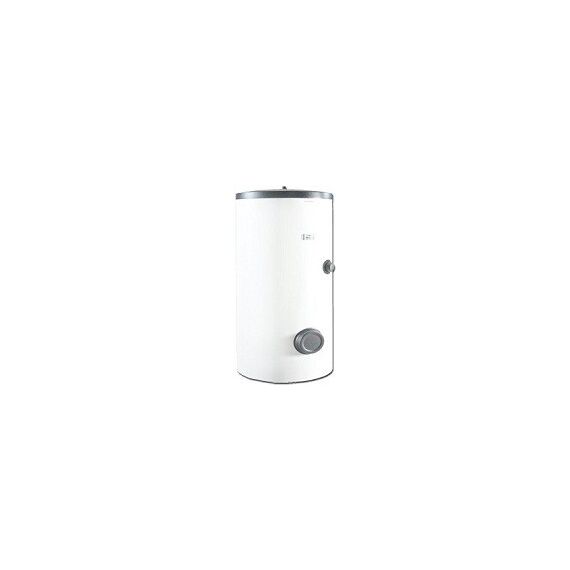

Drazice OKC1000 NTRR/1 MPa
Описание
Исполнение
Водонагреватели косвенного нагрева воды объёмом 300–1000 литров с эмалированным резервуаром при рабочем давлении до 1 Mpa. Водонагреватели оборудованы одним (NTR) либо двумя (NTRR) мощными спиральными теплообменниками, гильзами для датчиков контроля и управления, и также смотровым фланцевым люком. Для нагрева ГТВ применяется горячая вода с макс. температурой 110 °C и давлением 1,6 MPa. В смотровом люке можно смонтировать вспомогательный электронагревательный элемент серии R и SE (см. каталог дополнительного оборудования). Патрубок 6/4" над нижним теплообменником предназначен для монтажа вспомогательного электронагревательного элемента серии TJ для дополнительного нагрева ГТВ (см. каталог дополнительного оборудования). Такой дополнительный нагрев применяется при подключении водонагревателя к системе на солнечных батареях. У водонагревателей объёмом до 500 литров изоляцией служит слой твёрдой полиуретановой пены толщиной 50 мм. Водонагреватели на 750 и 1000 литров изолированы слоем 100 мм мягкой полиуретановой пены (молитаном) и поставляются отдельными узлами с резервуаром.
Основная функция
Нагрев ГТВ горячей водой отопительной системы или в комбинации с электронагревом для больших и средних объектов, бойлерных с дежурным режимом работы, при более мощных альтернативных источниках энергии и т.д.
Водонагреватели косвенного нагрева воды объёмом 300–1000 литров с эмалированным резервуаром при рабочем давлении до 1 Mpa. Водонагреватели оборудованы одним (NTR) либо двумя (NTRR) мощными спиральными теплообменниками, гильзами для датчиков контроля и управления, и также смотровым фланцевым люком. Для нагрева ГТВ применяется горячая вода с макс. температурой 110 °C и давлением 1,6 MPa. В смотровом люке можно смонтировать вспомогательный электронагревательный элемент серии R и SE. Патрубок 6/4 '' над нижним теплообменником предназначен для монтажа вспомогательного электронагревательного элемента серии TJ для дополнительного нагрева ГТВ. Такой дополнительный нагрев применяется при подключении водонагревателя к системе на солнечных батареях. У водонагревателей объёмом до 500 литров изоляцией служит слой твёрдой полиуретановой пены толщиной 50 мм. Водонагреватели на 750 и 1000 литров изолированы слоем 100 мм мягкой полиуретановой пены (молитаном) и поставляются отдельными узлами с резервуаром.
| 400NTR | 500NTR | 750NTR | 1000NTR | 400NTRR | 500NTRR | 750NTRR | 1000NTRR | |
| Объём, л | 390 | 485 | 719 | 955 | 380 | 470 | 731 | 958 |
| Рабочее давление ГВС, МПа | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Рабочее давление теплоносителя, МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| Диаметр, мм | 700 | 700 | 910 | 1 010 | 700 | 700 | 910 | 1 010 |
| Вес водонагревателя, кг | 123 | 143 | 210 | 274 | 138 | 158 | 198 | 258 |
| Максимальная температура ГВС, °C | 95 | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| Поверхность теплообменника, м2 | 1,8 | 1,9 | 3,7 | 4,5 | 1,05 | 1,3 | 1,17 | 1,12 |
| Поверхность нижнего теплообменника, м2 | - | - | - | - | 1,45 | 1,45 | 1,45 | 1,45 |
| Мощность теплообменника, кВт | 57 | 65 | 99 | 110 | 57/31 | 65/40 | 60/33 | 76/32 |
| Расход ГВС, л/час | 1 395 | 1 590 | 1 460 | 1 780 | 1 395 | 1 590 | 1 460 | 1 780 |
| Расход ГВС верхнего теплообменника, л/час | - | - | - | - | 740 | 970 | 815 | 870 |
| Тепловые потери, кВт/сут | 2 | 2,3 | 3,6 | 3,9 | 2 | 2,3 | 3,6 | 3,9 |
