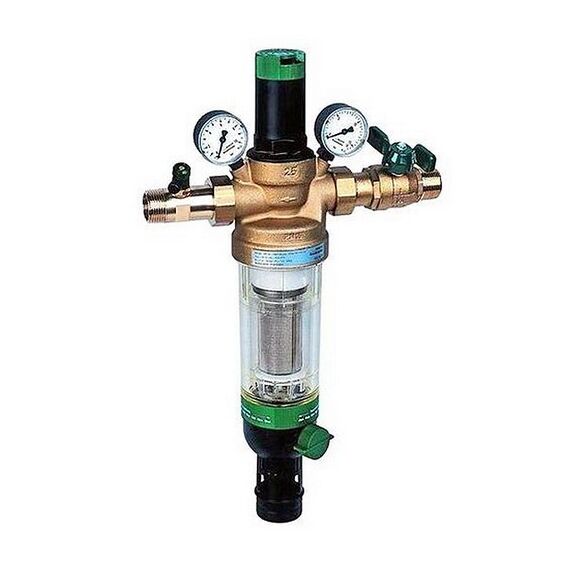

Фильтр промывной HONEYWELL HS 10S- 3/4'' AA

Технические характеристики

Функциональные особенности

Высокая прочность
Эффективность и надежность прибора достигнуты благодаря применяемым в его изготовлении высококачественным материалам.
Сам корпус, а также резьбовые штуцеры и запорный шаровой клапан выполнены из латуни, фильтрующий сетчатый элемент - из нержавеющей стали.
Синтетический материал послужил сырьем для производства держателя сетки фильтра, пружинного стакана, гильзы обратного клапана и вкладыша клапана.
Чаша фильтра из прозрачного ударопрочного синтетического материала специально предназначена для холодной воды.

Конструкция
Фильтр серии HS 10S представляет собой комбинированный водоразборный узел и объединяет в себе корпус, манометры (впускной и выпускной), чашу фильтра, пружинный стакан, сетчатый фильтрующий элемент, впускной обратный клапан, вкладыш клапана, запорный шаровой клапан и шаровой клапан с дренажным штуцером, а также накидной ключ (для клапана и чаши).
Редукционный клапан (встроенный клапан понижения давления) защищает от колебаний давления, при этом уменьшая расход воды. Обратный клапан предохраняет магистральный водопровод от жидкостей, опасных для здоровья. От попадания посторонних частиц предотвращает фильтр тонкой очистки.
Прибор чрезвычайно компактен, прост в эксплуатации и обслуживании.
Фильтр тонкой очистки, пройдя необходимые проверки, соответствует европейским стандартам.

Принцип действия
В фильтрационном режиме водный поток проходит через основную нижнюю секцию сетчатого вкладыша фильтра в направлении снаружи внутрь.
При открывании шарового клапана аппарат переключается на режим обратной промывки, и сетчатый вкладыш опускается вниз. При этом вода начинает поступать через малую верхнюю секцию (дополнительную). После очистки одна часть водного потока направляется к потребителям воды, а другая – для проведения очистки и промыва нижней секции сетчатого фильтра (в направлении изнутри наружу).
При закрытии шарового клапана прибор снова возвращается в режим фильтрации.

Отличительные особенности системы

• взаимозаменяемые сетки с разными размерами ячеек
• легкая замена фильтрующего элемента и чаши
• установка при монтаже чашей вниз
• тех. обслуживание без демонтажа

Монтаж
Можно монтировать не только на металлические, но и на пластиковые трубы.
Благодаря установки фильтра после запорных клапанов за водосчетчиком, техническое обслуживание устройства обходится без демонтажа из трубопровода.
Положение прибора чашей вниз на горизонтальной поверхности позволяет добиться максимального эффекта фильтрации.

Применение
Фильтр HS 10S - 3/4" AA может быть использован в промышленности, а также в коммерческих и любых бытовых целях для бесперебойной подачи отфильтрованной холодной воды, в целях для бесперебойной подачи отфильтрованной холодной воды, одновременно препятствуя проникновению в магистрали инородных тел, например, волокон пеньки, частиц ржавчины, песчинок и т.п.
